Khám Phá Cảm Biến Quang Trở Và Ứng Dụng Diy

Cảm biến quang trở là một linh kiện điện tử có vai trò quan trọng trong nhiều hệ thống tự động hóa hiện đại. Với khả năng thay đổi điện trở tùy theo cường độ ánh sáng, cảm biến này không chỉ được ứng dụng trong các thiết bị tự động như đèn đường mà còn trong các dự án DIY sáng tạo. Bài viết này sẽ đi sâu vào tìm hiểu về cảm biến quang trở, nguyên lý hoạt động, các loại cảm biến, cùng những ứng dụng hữu ích của chúng trong cuộc sống hàng ngày.

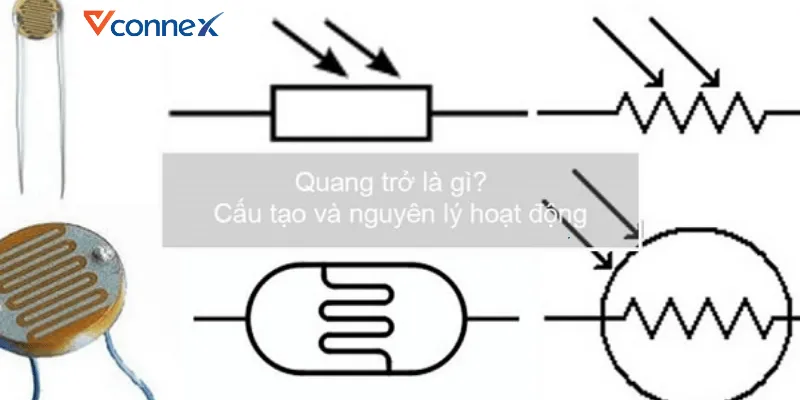

Cảm Biến Quang Trở là gì?

Cảm biến quang trở, hay còn gọi là quang điện trở, là một loại linh kiện điện tử có khả năng thay đổi điện trở dựa trên cường độ ánh sáng mà nó tiếp xúc. Nguyên lý hoạt động của cảm biến này dựa trên hiệu ứng quang điện, trong đó các photon ánh sáng tác động lên vật liệu bán dẫn (thường là Cadmium Sulfide – CdS hoặc Cadmium Selenide – CdSe), làm cho điện trở giảm khi ánh sáng tăng và ngược lại. Cụ thể, hiệu ứng quang điện trong cảm biến quang trở diễn ra khi ánh sáng cung cấp năng lượng cho các electron trong vật liệu, khiến chúng nhảy lên mức năng lượng cao hơn và trở thành electron tự do. Điều này làm tăng mật độ hạt tải điện, từ đó giảm điện trở của vật liệu.

Một điểm khác biệt quan trọng là cảm biến quang trở không giống như các loại cảm biến ánh sáng khác như photodiode và phototransistor. Trong khi photodiode và phototransistor yêu cầu nguồn điện phức tạp hơn, cảm biến quang trở lại dễ sử dụng và có chi phí thấp hơn, khiến nó trở thành lựa chọn phổ biến trong các dự án DIY. Để tìm hiểu thêm về cách các loại cảm biến ánh sáng khác nhau hoạt động và ứng dụng của chúng, bạn có thể tham khảo cảm biến ánh sáng.

Các Loại Cảm Biến Quang Trở

Hiện nay, trên thị trường có nhiều loại cảm biến quang trở khác nhau. Dưới đây là một số loại phổ biến:

• Cảm biến ánh sáng quang trở CDS (Cadmium Sulfide): Đây là loại cảm biến phổ biến nhất, với độ nhạy cao và khả năng hoạt động tốt trong điều kiện ánh sáng yếu. CdS có độ nhạy cao hơn trong vùng ánh sáng khả kiến, giá thành rẻ hơn.
• Cảm biến ánh sáng quang trở CdSe (Cadmium Selenide): Loại này ít phổ biến hơn nhưng có thời gian đáp ứng nhanh hơn và ổn định hơn ở nhiệt độ cao, thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao.
• Cảm biến ánh sáng quang trở PbS (Lead Sulfide): Mặc dù ít được sử dụng hơn, nó vẫn có một số ứng dụng nhất định trong nghiên cứu, đặc biệt là trong dải hồng ngoại.
• Cảm biến ánh sáng quang trở InSb (Indium Antimonide): Thường dùng cho các ứng dụng trong dải hồng ngoại, loại cảm biến này cung cấp độ nhạy cao nhưng có giá thành cao hơn.

Mỗi loại cảm biến quang trở có ưu và nhược điểm riêng. Khi lựa chọn cảm biến cho một ứng dụng cụ thể, người dùng cần cân nhắc các yếu tố như độ nhạy cần thiết, tốc độ phản hồi và môi trường hoạt động. Tuy nhiên, cảm biến quang trở cũng có nhược điểm là thời gian đáp ứng chậm hơn so với photodiode và phototransistor, khiến nó không phù hợp với các ứng dụng đòi hỏi tốc độ cao. Để có cái nhìn tổng quan hơn về cách phân loại và xu hướng phát triển của các loại cảm biến quang, bạn có thể xem thêm thông tin từ cảm biến quang.

Ứng Dụng Cảm Biến Quang Trở trong DIY

Cảm biến quang trở được ứng dụng trong nhiều lĩnh vực khác nhau, đặc biệt trong các dự án DIY. Dưới đây là một số ứng dụng phổ biến:

Đèn Tự Động Bật/Tắt

Một trong những ứng dụng phổ biến nhất của cảm biến quang trở là trong mạch đèn tự động bật tắt. Mạch này sử dụng cảm biến ánh sáng quang trở kết hợp với transistor để điều khiển đèn. Khi ánh sáng giảm xuống dưới một ngưỡng nhất định, cảm biến sẽ gửi tín hiệu tới transistor để bật đèn lên. Ngược lại, khi có đủ ánh sáng, đèn sẽ tự động tắt.

Sơ đồ nguyên lý mạch cảm biến ánh sáng có thể được thiết kế rất đơn giản. Chỉ cần một vài linh kiện cơ bản như cảm biến quang trở, transistor và một số điện trở khác là có thể tạo ra một mạch hoạt động hiệu quả. Người dùng có thể điều chỉnh độ nhạy của mạch bằng cách thay đổi giá trị của điện trở.

Điều Khiển Độ Sáng Đèn LED với Arduino

Cảm biến ánh sáng quang trở cũng có thể được sử dụng để điều khiển độ sáng của đèn LED. Với sự hỗ trợ của Arduino, người dùng có thể dễ dàng lập trình để đọc giá trị từ cảm biến và điều chỉnh độ sáng của đèn LED theo cường độ ánh sáng xung quanh. Điều này không chỉ giúp tiết kiệm năng lượng mà còn tạo ra một trải nghiệm ánh sáng dễ chịu cho người sử dụng.

Hướng dẫn kết nối cảm biến ánh sáng quang trở với Arduino rất đơn giản. Người dùng chỉ cần kết nối các chân của cảm biến với các chân tương ứng trên bo mạch Arduino và viết một đoạn code cơ bản để đọc giá trị từ cảm biến. Điều này mở ra nhiều khả năng sáng tạo cho những ai yêu thích công nghệ và DIY.

Ứng Dụng Khác của Cảm Biến Quang Trở

Ngoài các ứng dụng trên, cảm biến quang trở còn có thể được sử dụng trong nhiều dự án khác như robot dò line, hệ thống báo động và đồng hồ đo ánh sáng. Robot dò line sử dụng cảm biến quang trở để phân biệt giữa vạch đen và nền trắng. Khi cảm biến nằm trên vạch đen (hấp thụ ánh sáng), điện trở tăng cao, và khi nằm trên nền trắng (phản xạ ánh sáng), điện trở giảm thấp. Sự thay đổi điện trở này được vi điều khiển xử lý để điều khiển động cơ robot di chuyển theo đường line. Những ứng dụng này không chỉ thú vị mà còn mang lại giá trị thực tiễn cao. Khuyến khích người đọc tìm tòi và sáng tạo thêm nhiều ứng dụng mới với cảm biến quang trở trong các dự án của mình.

Lựa Chọn và Sử Dụng Cảm Biến Quang Trở

Khi chọn mua cảm biến quang trở, người dùng nên tìm hiểu về chất lượng của sản phẩm và giá cả. Nên lựa chọn các sản phẩm từ các nhà cung cấp uy tín để đảm bảo hiệu suất và độ bền của linh kiện. Ngoài ra, cần lưu ý về điện áp, dòng điện và nhiệt độ hoạt động để tránh làm hỏng cảm biến. Mặc dù CdS là loại phổ biến và rẻ, nhưng nó chứa cadmium, một chất độc hại. Vì vậy, trong các ứng dụng yêu cầu thân thiện với môi trường, cần cân nhắc sử dụng các vật liệu thay thế khác.

Để tăng độ chính xác và độ bền của mạch cảm biến, người dùng có thể thực hiện một số mẹo nhỏ như sử dụng điện trở phù hợp và kiểm tra định kỳ các linh kiện. Điều này sẽ giúp mạch hoạt động ổn định hơn và kéo dài tuổi thọ của cảm biến.

Xu Hướng Hiện Tại

Sự phát triển của công nghệ vật liệu nano đang tạo ra các cảm biến quang trở với độ nhạy cao hơn, kích thước nhỏ gọn hơn và tiêu thụ năng lượng thấp hơn. Ví dụ, các cảm biến quang trở dựa trên graphene hoặc các ống nano carbon đang được nghiên cứu và phát triển, hứa hẹn mang lại hiệu suất vượt trội cho các ứng dụng hiện tại và tương lai.

Kết luận

Cảm biến quang trở là một linh kiện vô cùng hữu ích trong các dự án DIY, mang lại nhiều lợi ích thiết thực cho người sử dụng. Từ việc tự động bật tắt đèn cho đến điều khiển độ sáng của đèn LED, cảm biến này giúp tạo ra những giải pháp thông minh và tiết kiệm năng lượng. Hãy bắt tay vào thực hiện các dự án với cảm biến quang trở và chia sẻ những kinh nghiệm thú vị của bạn với cộng đồng DIY.
