Cảm Biến Quang Là Gì? Tìm Hiểu Về Nguyên Lý Và Ứng Dụng

Trong tự động hóa công nghiệp, cảm biến quang là gì? Chúng là những thiết bị thiết yếu giúp phát hiện và phản ứng với các vật thể, đóng vai trò then yếu trong việc nâng cao hiệu quả và độ chính xác của dây chuyền sản xuất. Bài viết này sẽ trình bày chi tiết về nguyên lý hoạt động, phân loại, cấu tạo, ứng dụng và xu hướng phát triển của cảm biến quang, giúp bạn hiểu rõ hơn về loại thiết bị quan trọng này và cách lựa chọn loại cảm biến phù hợp với môi trường làm việc.

Nguyên lý hoạt động của cảm biến quang

Cảm biến quang, hay cảm biến quang điện, là thiết bị phát hiện sự hiện diện của vật thể thông qua ánh sáng. Nguyên lý hoạt động của cảm biến quang dựa trên việc phát xạ ánh sáng từ một nguồn phát và thu nhận ánh sáng phản xạ từ vật thể. Khi có sự thay đổi trong ánh sáng thu nhận, cảm biến sẽ chuyển đổi tín hiệu này thành tín hiệu điện, từ đó kích hoạt các thiết bị khác trong hệ thống tự động hóa.

Việc chuyển đổi này thường được thực hiện bởi một mạch điện tử bên trong cảm biến. Cụ thể, phototransistor hoặc photodiode sẽ chuyển đổi cường độ ánh sáng thành dòng điện. Dòng điện này sau đó được khuếch đại và so sánh với một ngưỡng đặt trước. Nếu dòng điện vượt quá ngưỡng, cảm biến sẽ kích hoạt một tín hiệu đầu ra, thường là tín hiệu số ON/OFF. Để hiểu rõ hơn về các loại cảm biến quang và cách lựa chọn phù hợp, bạn có thể tham khảo cảm biến quang.

Định nghĩa cảm biến quang và cảm biến quang điện

Cảm biến quang là thiết bị sử dụng ánh sáng để phát hiện và phản ứng với các đối tượng trong môi trường xung quanh. Cảm biến quang điện là một loại cảm biến quang, thường sử dụng ánh sáng hồng ngoại để thực hiện nhiệm vụ phát hiện.

Cơ chế phát hiện vật thể bằng ánh sáng

Khi ánh sáng được phát ra từ bộ phận phát sáng, nó sẽ chiếu vào vật thể và phản xạ trở lại bộ phận thu sáng. Nếu có sự hiện diện của vật thể, ánh sáng phản xạ sẽ thay đổi, từ đó kích hoạt tín hiệu điện. Quá trình này cho phép cảm biến quang phát hiện vật thể mà không cần tiếp xúc trực tiếp.

So sánh cảm biến quang với các loại cảm biến khác

Khác với cảm biến tiệm cận và cảm biến siêu âm, cảm biến quang không cần tiếp xúc trực tiếp với vật thể để phát hiện. Điều này giúp tăng độ bền và tuổi thọ cho thiết bị, đồng thời giảm thiểu sự can thiệp vật lý vào quá trình sản xuất. Các loại cảm biến khác có thể yêu cầu điều kiện nhất định để hoạt động hiệu quả, trong khi cảm biến quang có thể hoạt động trong nhiều môi trường khác nhau.

Phân loại cảm biến quang

Việc phân loại cảm biến quang dựa trên nhiều yếu tố, bao gồm cả phương pháp phát hiện và cấu trúc của chúng. Dưới đây là các loại cảm biến quang phổ biến:

Cảm biến quang thu phát độc lập

Cảm biến quang thu phát độc lập bao gồm một bộ phát và một bộ thu được lắp đặt đối diện nhau. Loại cảm biến này có khả năng phát hiện vật cản ở khoảng cách lên đến 60m, không bị ảnh hưởng bởi màu sắc hay bề mặt vật thể. Tuy nhiên, việc lắp đặt cả hai thiết bị này có thể phức tạp hơn. Cảm biến quang thu phát độc lập thường được sử dụng trong các ứng dụng kiểm soát cửa tự động, băng tải, và các hệ thống an ninh.

Cảm biến quang phản xạ gương

Cảm biến quang phản xạ gương sử dụng một gương để phản xạ ánh sáng từ bộ phát về bộ thu. Ưu điểm của loại cảm biến này là dễ lắp đặt và tiết kiệm dây. Nó có thể phát hiện các vật thể trong suốt hoặc có bề mặt bóng, nhưng khoảng cách phát hiện chỉ đạt tối đa khoảng 15m. Cảm biến phản xạ gương thường được dùng để phát hiện các vật thể trong suốt như chai lọ thủy tinh trên dây chuyền sản xuất.

Cảm biến quang phản xạ khuếch tán

Cảm biến quang khuếch tán là loại cảm biến có bộ phát và bộ thu nằm trong cùng một vỏ. Chúng hoạt động dựa trên ánh sáng phản xạ từ vật thể mà không cần gương. Tuy nhiên, khoảng cách phát hiện của cảm biến này thường ngắn, chỉ khoảng 2m, và dễ bị ảnh hưởng bởi màu sắc và bề mặt vật thể. Cảm biến quang khuếch tán thường thấy trong các ứng dụng như phát hiện vật thể trong máy in 3D, robot dọn dẹp. Để có cái nhìn chi tiết hơn về các ứng dụng và loại cảm biến quang học, bạn có thể tìm hiểu thêm về cảm biến quang học.

Cảm biến quang – hồng ngoại

Cảm biến quang – hồng ngoại sử dụng ánh sáng hồng ngoại để phát hiện vật thể. Loại cảm biến này có khả năng hoạt động tốt trong điều kiện ánh sáng yếu hoặc không có ánh sáng. Tuy nhiên, chúng có thể bị ảnh hưởng bởi các vật cản khác trong môi trường.

Cấu tạo của cảm biến quang

Cấu tạo cảm biến quang thường bao gồm ba thành phần chính: bộ phận phát sáng, bộ phận thu sáng và mạch xử lý tín hiệu.

Bộ phận phát sáng

Bộ phận phát sáng trong cảm biến quang sử dụng các nguồn sáng như LED đỏ, LED hồng ngoại hoặc LED laser. Những nguồn sáng này phát ra ánh sáng dạng xung, giúp cảm biến phân biệt giữa ánh sáng phát ra và ánh sáng từ các nguồn khác. Tùy thuộc vào ứng dụng, các loại nguồn sáng này sẽ được chọn lựa cho phù hợp.

Bộ phận thu sáng

Bộ phận thu sáng, thường là phototransistor hoặc photodiode, có nhiệm vụ tiếp nhận ánh sáng và chuyển đổi nó thành tín hiệu điện. Khi ánh sáng phản xạ từ vật thể được thu nhận, tín hiệu sẽ được gửi đến mạch xử lý để xử lý tiếp.

Mạch xử lý tín hiệu

Mạch xử lý tín hiệu có chức năng khuếch đại và chuyển đổi tín hiệu từ bộ thu sang tín hiệu ON/OFF. Tín hiệu đầu ra thường là PNP hoặc NPN, cho phép tích hợp dễ dàng vào các hệ thống điều khiển tự động. Một số cảm biến hiện đại còn cung cấp tín hiệu tỉ lệ cho các ứng dụng cần đo lường chính xác.

Thông số kỹ thuật quan trọng

Khi lựa chọn cảm biến quang, có một số thông số kỹ thuật quan trọng cần xem xét:

• Khoảng cách phát hiện: Khoảng cách tối đa mà cảm biến có thể phát hiện vật thể.
• Thời gian đáp ứng: Thời gian cần thiết để cảm biến phản ứng với sự thay đổi.
• Nguồn cấp: Nguồn điện mà cảm biến cần để hoạt động.
• Loại đầu ra: Đầu ra của cảm biến có thể là PNP hoặc NPN.
• Độ phân giải: Độ chính xác trong việc phát hiện vật thể.
• Nhiệt độ hoạt động: Nhiệt độ mà cảm biến có thể hoạt động ổn định.
• Tiêu chuẩn bảo vệ: Các tiêu chuẩn như IP để bảo vệ cảm biến khỏi bụi bẩn và nước.

Việc lựa chọn sai khoảng cách phát hiện có thể dẫn đến việc cảm biến không hoạt động hoặc hoạt động không chính xác. Chọn sai thời gian đáp ứng có thể ảnh hưởng đến tốc độ của hệ thống. Nguồn cấp phải phù hợp với hệ thống điện đang sử dụng. Khi chọn cảm biến quang cho các ứng dụng cụ thể, cần xem xét các yêu cầu kỹ thuật và môi trường làm việc để đảm bảo hiệu suất tốt nhất.

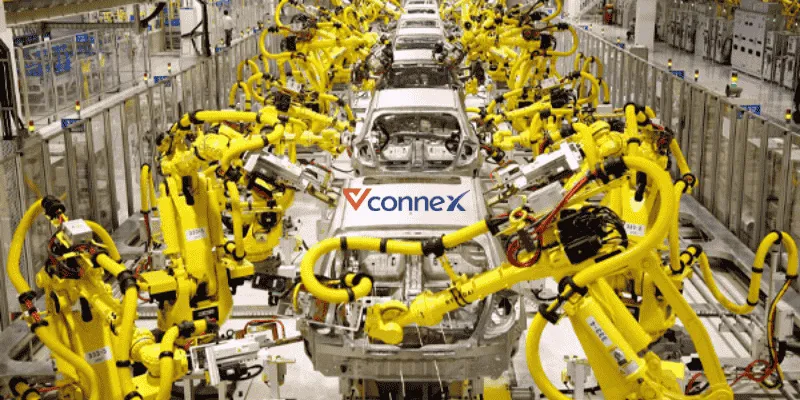

Ứng dụng của cảm biến quang trong tự động hóa

Cảm biến quang có vai trò quan trọng trong nhiều lĩnh vực của tự động hóa công nghiệp. Dưới đây là một số ứng dụng tiêu biểu:

Kiểm soát chất lượng sản phẩm

Cảm biến quang được sử dụng để kiểm tra chất lượng sản phẩm trong quá trình sản xuất. Chúng có thể phát hiện các sản phẩm lỗi, thiếu tem nhãn, hoặc không đạt yêu cầu chất lượng.

Đếm và phân loại sản phẩm

Trong các dây chuyền sản xuất, cảm biến quang giúp đếm số lượng sản phẩm và phân loại chúng theo kích thước hoặc màu sắc. Điều này giúp tăng hiệu quả sản xuất và giảm thiểu sai sót.

Kiểm soát vị trí và chuyển động

Cảm biến quang cũng được sử dụng để giám sát vị trí của các thiết bị máy móc và kiểm soát chuyển động của các vật thể trên băng tải. Điều này giúp tối ưu hóa quy trình sản xuất và đảm bảo an toàn.

Đo lường khoảng cách và kích thước

Cảm biến quang có thể đo khoảng cách và kích thước của vật thể một cách chính xác, phục vụ cho các ứng dụng yêu cầu độ chính xác cao.

Ứng dụng trong robot

Cảm biến quang cũng được sử dụng trong các hệ thống robot, giúp chúng điều hướng và phát hiện vật cản trong môi trường làm việc.

Mặc dù cảm biến quang mang lại nhiều lợi ích, chi phí đầu tư ban đầu có thể cao hơn so với một số loại cảm biến khác. Tuy nhiên, về lâu dài, việc sử dụng cảm biến quang có thể giúp tiết kiệm chi phí nhờ tăng năng suất và giảm lỗi sản phẩm.

Xu hướng phát triển của cảm biến quang

Trong thời gian gần đây, công nghệ cảm biến quang đã có nhiều tiến bộ đáng kể. Một số xu hướng phát triển nổi bật bao gồm:

Cảm biến quang thông minh

Cảm biến quang thông minh sử dụng trí tuệ nhân tạo và phân tích dữ liệu để cải thiện khả năng phát hiện và phản ứng. Chúng có thể tự động điều chỉnh các tham số hoạt động để tối ưu hóa hiệu suất.

Cảm biến quang đa chức năng

Ngày càng nhiều cảm biến quang được thiết kế để thực hiện nhiều chức năng cùng một lúc, chẳng hạn như phát hiện màu sắc, đo lường khoảng cách và kiểm soát vị trí.

Kết nối IoT

Cảm biến quang cũng đang ngày càng được tích hợp với công nghệ Internet of Things (IoT), cho phép thu thập dữ liệu và phân tích từ xa, tạo điều kiện cho việc quản lý và điều khiển tự động hiệu quả hơn.

Cảm biến quang LiDAR

Một xu hướng đáng chú ý khác là sự phát triển của cảm biến quang LiDAR (Light Detection and Ranging). LiDAR sử dụng tia laser để quét môi trường và tạo ra bản đồ 3D chi tiết. Công nghệ này đang được ứng dụng rộng rãi trong xe tự lái, robot, và các ứng dụng đo đạc khác.

Kết luận

vconnexhanoi là một thành phần thiết yếu trong hệ thống tự động hóa công nghiệp. Hiểu rõ về nguyên lý, phân loại, cấu tạo và ứng dụng của cảm biến quang sẽ giúp kỹ sư và kỹ thuật viên lựa chọn và sử dụng hiệu quả, tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm. Việc nắm bắt các xu hướng công nghệ mới cũng sẽ giúp doanh nghiệp đón đầu những thay đổi và phát triển bền vững trong thời đại công nghiệp 4.0.
